(1) A maneira de resolver o problema do processamento do eixo intermediário é realizar a transformação CNC econômica do torno comum originalmente usado para a produção de eixo intermediário. Na transformação, é adotado um sistema CNC econômico de malha aberta, e seu sistema servo é alimentado por motores de passo acionados pela máquina.
(2) Projete a ponta da flor de ameixa que possa limitar de forma automática e precisa a direção axial. Ele resolve o problema de que o posicionamento axial é afetado pelo tamanho do furo central quando o posicionamento central duplo do eixo do rolo está localizado, e a potência de giro pode ser transmitida da extremidade do eixo, de modo que o eixo de suporte possa completar o acabamento do munhão em ambas as extremidades em uma fixação no torno CNC, e o erro de coaxialidade é eliminado. (3) Usando a precisão de posicionamento axial do dispositivo de controle numérico, duas ranhuras de anel de retenção são produzidas em um processo de fixação, o que resolve o problema de que é difícil garantir a precisão dimensional da abertura das duas ranhuras de anel de retenção devido ao processamento de inversão de marcha.
(4) Desenvolver um novo tipo de broqueadora de rolo. Tendo em vista as características dos cilindros de paredes finas que são fáceis de deformar sob tensão, são utilizadas mandíbulas em forma de arco para aumentar a área de contato de fixação.
(5) As mandíbulas da braçadeira são acionadas por um mecanismo de centralização automática com lados esquerdo e direito e um cilindro hidráulico. Resolve o problema de excentricidade grave entre o furo do rolamento e o círculo externo do rolo e o desvio do salto do diâmetro do rolo devido ao erro de tamanho do diâmetro externo da matéria-prima do tubo de aço.
(6) O sistema de controle de microcomputador de máquina-ferramenta autodesenvolvido é usado para controlar automaticamente as ações auxiliares, como alimentação da máquina-ferramenta e peças superiores e inferiores, posicionamento e fixação do acessório, de modo a melhorar a eficiência de processamento da precisão de usinagem da máquina-ferramenta.

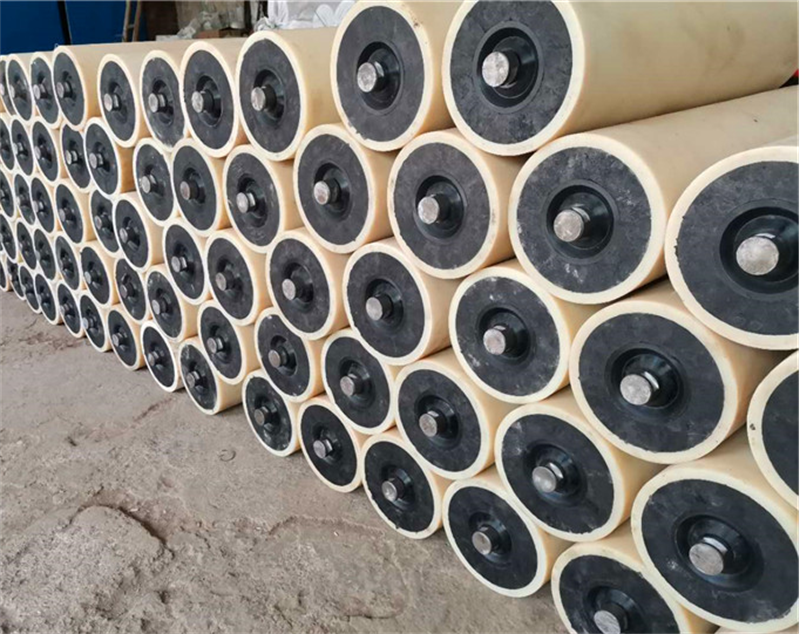

Equipamento de produção de rolos e parâmetros detalhados
O processo de produção de roletes é de pequenas variedades e grandes quantidades, e os produtos de produção em massa são produtos estereotipados, que geralmente utilizam equipamentos gerais equipados com equipamentos de processo especiais. A seleção dos equipamentos de processamento de rolos é baseada neste princípio, utilizando máquinas-ferramentas especiais para rolos e equipamentos correspondentes a cada processo.
