Xin AnengsuprimentosCarregando rolo intermediáriosoluções projetadas para suportar o lado carregado dos transportadores de correia e, ao mesmo tempo, reduzir a curvatura da correia, a resistência ao funcionamento e o desgaste desnecessário. Com um design focado em rotação estável, vedação confiável e desvio radial controlado, esses rolos podem suportar aplicações exigentes de manuseio de materiais a granel e são projetados para até 30.000 horas de serviço em condições normais de trabalho.
Um rolo intermediário de transporte é um dos componentes essenciais em um sistema de correia transportadora porque suporta continuamente a correia transportadora e o material que está sendo transportado. Os roletes adequadamente selecionados ajudam a manter o formato da correia, distribuir a carga, reduzir o atrito e promover um transporte estável. Este guia explica como funcionam os roletes transportadores, seus principais componentes, fatores de desempenho, configurações disponíveis, considerações de seleção e práticas de manutenção. Ele também examina por que a precisão dos rolos, os rolamentos, a vedação, a qualidade do material e as condições de operação do transportador devem ser considerados ao escolher um fornecedor de rodas-guia.
Índice
- O que é um rolo tensor de transporte?
- Como funciona um rolo tensor de transporte?
- Quais são os principais componentes?
- Quais benefícios ele oferece?
- Que tipos de roletes de transporte estão disponíveis?
- Como você deve selecionar o rolo certo?
- Quais fatores técnicos afetam o desempenho?
- Como a vida útil da polia transportadora pode ser estendida?
- Perguntas frequentes
- Conclusão
O que é um rolo tensor de transporte?
Um rolo intermediário de transporte é um componente giratório do transportador instalado abaixo do lado de transporte de uma correia transportadora. Sua principal função é apoiar a correia e o material a granel colocado nela à medida que a correia se move ao longo da rota de transporte.
Ao contrário de uma polia de acionamento do transportador, que fornece a força motriz, uma polia intermediária fornece principalmente suporte mecânico e contato de rolamento controlado. Vários rolos são normalmente dispostos como um conjunto intermediário, permitindo que a correia mantenha um perfil adequado enquanto transporta o material.
Dependendo do projeto do transportador, as rodas-guia de transporte podem ser configuradas como rodas-guia de calha padrão, arranjos planos, projetos orientados a impacto, configurações de autoalinhamento ou soluções em forma de V. A configuração correta depende da largura da correia, das características do material, da velocidade do transportador, das condições de carga e dos requisitos de instalação.
Para fabricantes e integradores de sistemas, a seleção do rolete intermediário de transporte adequado não é, portanto, simplesmente uma decisão de compra de componentes. Afeta diretamente a estabilidade do transportador, o alinhamento da correia, o consumo de energia, a frequência de manutenção e a vida útil.
Como funciona um rolo tensor de transporte?
Durante a operação, a correia transportadora se move sobre uma série de rolos rotativos. À medida que o material a granel é carregado na correia, seu peso é transferido através da correia para o conjunto intermediário e depois para a estrutura do transportador.
Um arranjo de transporte bem projetado executa diversas funções simultaneamente:
- Suporta o peso da correia transportadora vazia.
- Suporta a carga de material a ser transportada.
- Ajuda a manter o perfil pretendido da correia.
- Reduz a curvatura da correia entre os pontos de apoio.
- Limita a resistência ao rolamento durante o transporte.
- Ajuda a manter o transporte suave do material.
- Reduz o estresse desnecessário na correia transportadora.

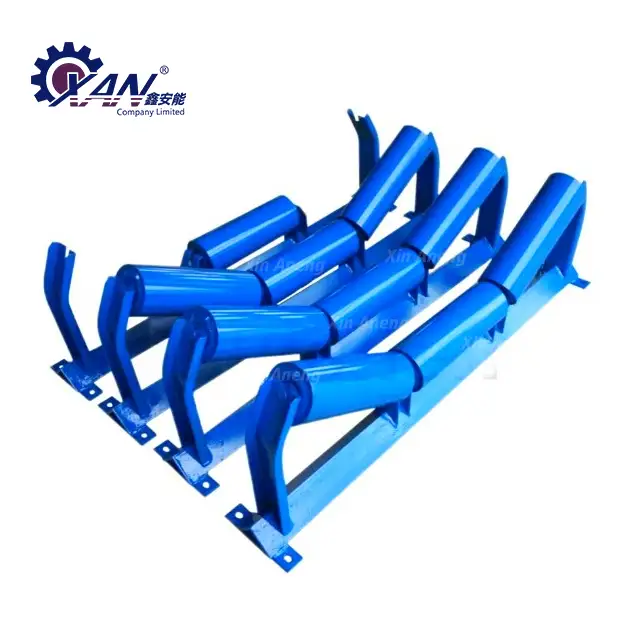

Em um transportador cônico típico, vários rolos são posicionados em ângulo para formar uma calha. Esta configuração aumenta a capacidade da correia de reter materiais a granel e pode melhorar a capacidade de transporte sem exigir largura excessiva da correia.
Quais são os principais componentes?
A confiabilidade de uma polia transportadora depende da interação de vários componentes, e não apenas do corpo do rolo. Um conjunto de polia de transporte típico pode incluir um eixo, rolamentos, vedações, tampas, assentos de rolamento, tubo de rolete e lubrificação apropriada.
| Componente | Função Primária | Por que é importante |
|---|---|---|
| Tubo de rolo | Fornece a superfície de suporte rotativa para a correia | Afeta a suavidade de funcionamento, a durabilidade e o contato da correia |
| Haste | Fornece suporte estrutural para o conjunto rotativo | Deve suportar cargas operacionais sem deformação excessiva |
| Consequência | Permite que o rolo gire com resistência controlada | Influencia diretamente a qualidade da rotação e a vida útil |
| Selo | Ajuda a evitar que contaminantes entrem na área do rolamento | Importante para ambientes empoeirados, úmidos e exigentes |
| Tampa final | Suporta e protege componentes internos | Contribui para a integridade da montagem e desempenho de vedação |
| Lubrificação | Reduz o atrito interno e o desgaste | Suporta operação mais suave e durabilidade do rolamento |
Por esta razão, o controle de qualidade deve abranger matérias-primas, rolamentos, vedações, precisão de produção, processos de montagem e inspeção final, em vez de focar apenas na aparência externa do rolo.
Quais benefícios ele oferece?
1. Melhor suporte do cinto
O suporte contínuo reduz a curvatura excessiva da correia e ajuda a manter uma superfície de transporte estável. Isto é particularmente importante quando o transportador manuseia materiais a granel pesados ou carregados continuamente.
2. Desgaste reduzido da correia
Distribuir uniformemente a carga do material ajuda a reduzir a tensão localizada na correia. A rotação adequada do rolo também pode minimizar o atrito desnecessário entre a correia e o sistema de suporte.
3. Manuseio de materiais mais suave
A rotação intermediária estável permite que a correia se desloque de forma consistente ao longo da rota do transportador. Isto pode contribuir para um fluxo de material mais suave e reduzir distúrbios operacionais.
4. Maior vida útil da correia transportadora
Quando a correia está corretamente apoiada e a resistência ao rolamento é controlada, o estresse mecânico desnecessário pode ser reduzido. Com o tempo, isso pode contribuir para uma maior vida útil da correia e menores custos de substituição.
5. Menores requisitos de manutenção
Rolamentos confiáveis, vedação eficaz, fabricação precisa e materiais adequados podem reduzir a frequência de substituição prematura da polia e o tempo de inatividade não planejado do transportador.
Que tipos de roletes de transporte estão disponíveis?
Não existe uma configuração única de roleta adequada para cada transportador. Diferentes layouts de transportadores e condições de manuseio de materiais exigem diferentes arranjos de suporte.
- Rodas-guia de calha padrão:Comumente usado no lado carregado de transportadores de correia de material a granel para formar um perfil de calha.
- Polias planas:Adequado para aplicações onde é necessário um perfil de correia plana.
- Usuários de impacto:Projetado para áreas onde o material cai na correia e é necessária absorção adicional de impacto.
- Polias autocompensadoras:Usado para ajudar a controlar o alinhamento da correia e reduzir o desvio da correia.
- Polias em forma de V:Usado para configurações específicas de transportadores onde é preferível um arranjo de suporte em forma de V.
Ao projetar ou atualizar um sistema de transporte, o tipo de roda intermediária deve ser selecionado juntamente com a correia, a polia, o suporte, o ponto de carga e a estrutura geral do transportador, em vez de ser tratado como um componente isolado.
Como você deve selecionar o rolo certo?
Escolher o rolo correto requer mais do que apenas combinar um número de peça do catálogo. Engenheiros e equipes de compras devem avaliar todo o ambiente operacional.
- Determine a largura da correia:Correias mais largas geralmente requerem sistemas de suporte maiores e configurados de forma mais adequada.
- Verifique a velocidade da correia:Velocidades mais altas exigem mais estabilidade rotacional, equilíbrio, rolamentos e vedação.
- Avalie a capacidade de transporte:O arranjo dos rolos deve suportar o peso da correia e a carga máxima do material.
- Considere as características do material:Materiais abrasivos, empoeirados, úmidos, pegajosos ou corrosivos podem exigir vedação e escolhas de materiais específicas.
- Revise as condições de instalação:Temperatura, umidade, exposição à poeira, instalação externa e condições de limpeza podem influenciar a seleção do rolo.
- Confirme a compatibilidade dimensional:As dimensões do eixo, o diâmetro do rolo, a configuração da estrutura e as dimensões de montagem devem corresponder ao transportador.
Por exemplo, os dados publicados sobre o desempenho da polia transportadora podem abranger larguras de correia de aproximadamente 500 mm a 2.400 mm, com capacidade de transporte variando de acordo com a largura e a velocidade da correia. Isto demonstra por que os parâmetros operacionais devem ser confirmados antes de finalizar uma especificação.
Quais fatores técnicos afetam o desempenho?
A precisão é uma das considerações mais importantes ao avaliar um rolo transportador industrial. O desvio radial excessivo pode aumentar a vibração e a resistência, enquanto o mau desempenho do rolamento ou da vedação pode reduzir a vida útil.
| Fator de desempenho | Efeito Potencial | Foco recomendado |
|---|---|---|
| Excentricidade radial | Pode influenciar a vibração e a estabilidade de funcionamento da correia | Mantenha a precisão de fabricação adequada |
| Qualidade do Rolamento | Afeta a resistência à rotação e durabilidade | Use rolamentos adequados para condições operacionais |
| Desempenho de vedação | Ajuda a proteger os componentes internos contra contaminação | Combine as vedações com poeira, umidade e exposição ambiental |
| Superfície do rolo | Influencia o contato da correia e a resistência ao funcionamento | Mantenha a superfície lisa e devidamente acabada |
| Força do Eixo | Determina a resistência a cargas axiais e operacionais | Selecione as dimensões de acordo com a carga real |
| Lubrificação | Influencia o atrito e o desgaste do rolamento | Use graxa adequada e proteção interna eficaz |
De acordo com as informações técnicas disponíveis, os rolos da Xin Aneng utilizam rolamentos especializados, graxa à base de lítio e vedação interna e externa. O produto é especificado para até 30.000 horas em condições normais de trabalho, embora a vida útil real dependa da carga, velocidade, ambiente, manutenção, instalação e outros fatores operacionais.
Como a vida útil da polia transportadora pode ser estendida?
Mesmo uma polia bem fabricada requer instalação e manutenção adequadas. Um programa de manutenção preventiva pode ajudar a identificar problemas antes que se transformem em falhas da correia ou do transportador.
- Inspecione os rolos regularmente quanto a ruídos ou vibrações anormais.
- Verifique se há sinais de rotação emperrada ou de alta resistência.
- Inspecione as vedações quanto a danos visíveis ou contaminação.
- Monitore o rastreamento da correia e investigue desvios persistentes da correia.
- Remova o material acumulado ao redor do conjunto do rolo.
- Verifique as estruturas de montagem e os eixos quanto a folgas ou deformações.
- Substitua imediatamente os roletes danificados para evitar danos secundários à correia.
- Mantenha registros de manutenção para identificar padrões de falhas recorrentes.
A inspeção de rotina é especialmente importante em ambientes de mineração, agregados, portos, geração de energia, cimento, metalurgia e outros ambientes de manuseio de materiais a granel, onde os transportadores podem operar por longos períodos sob cargas substanciais.
Perguntas frequentes
Qual é o objetivo principal de um rolo intermediário de transporte?
O objetivo principal é apoiar o lado carregado de uma correia transportadora e o material que está sendo transportado. Ajuda a manter o formato da correia, reduzir a flacidez, controlar a resistência ao rolamento e promover o manuseio estável do material.
Qual é a diferença entre uma polia de transporte e uma polia de retorno?
Uma polia de transporte suporta o lado de transporte carregado da correia, enquanto uma polia de retorno suporta o lado de retorno vazio enquanto a correia se desloca de volta para a área de carregamento do transportador.
Qual a diferença entre uma polia de transporte e uma polia de impacto?
Uma polia de transporte padrão suporta principalmente a correia e o material durante o transporte. Uma polia de impacto é geralmente posicionada em zonas de carga onde a queda de material cria forças de impacto mais altas e é necessária proteção adicional da correia.
Quanto tempo pode durar um rolo intermediário de transporte?
A vida útil depende da carga, velocidade, material, ambiente, instalação, manutenção, qualidade do rolamento e vedação. Xin Aneng especifica até 30.000 horas em condições normais de trabalho, mas o desempenho real deve ser avaliado de acordo com a aplicação específica.
Que informações os compradores devem fornecer ao fazer o pedido?
Os compradores normalmente devem fornecer largura e velocidade da correia, capacidade de transporte, características do material, disposição do transportador, diâmetro do rolo, dimensões do eixo, ambiente de instalação e quaisquer requisitos técnicos ou dimensionais aplicáveis. Fornecer informações completas ajuda o fabricante a recomendar uma configuração adequada.
Conclusão
Um rolo intermediário de transporte pode ser um componente relativamente pequeno dentro de um sistema transportador completo, mas sua influência no suporte da correia, na estabilidade do manuseio de materiais, no desgaste, na manutenção e na eficiência operacional geral é significativa. A combinação certa de estrutura de rolos, rolamentos, vedações, lubrificação, precisão dimensional e design específico da aplicação pode ajudar os operadores de transportadores a obter um desempenho mais confiável a longo prazo.
Para projetos que exigem componentes de transportadores confiáveis, a solução Carrying Idler Roller da Xin Aneng oferece uma opção para aplicações exigentes de transporte de materiais a granel. Se você estiver selecionando rolos para um novo transportador, substituindo roletes existentes ou desenvolvendo um sistema de transporte personalizado,Contate-noscom a largura, velocidade, capacidade e condições operacionais da sua correia para discutir uma solução adequada para o seu projeto.
