O rolo de transmissão é o principal componente que transmite energia e é um componente que depende do atrito entre a correia transportadora e a correia transportadora para fazer a correia transportadora funcionar. O tambor de transmissão é dividido em três tipos: leve, médio e pesado de acordo com a capacidade de carga. Existem vários diâmetros de eixo e vãos centrais diferentes para o mesmo diâmetro de tambor.
(1)Luz:diâmetro do furo do rolamento 80-100m. O eixo e o cubo são estruturas de corpo soldado de placa única com conexões de chaveta única. Saída de eixo unidirecional.
(2)Médio:diâmetro do furo do rolamento 120-180 mm. O eixo e o cubo são conectados por uma luva de expansão
(3)Serviço pesado:diâmetro do furo do rolamento 200-220m. O eixo e o cubo são conectados por uma luva de expansão, e o corpo é uma estrutura fundida e soldada, e existem dois tipos de eixo unidirecional e eixo bidirecional.

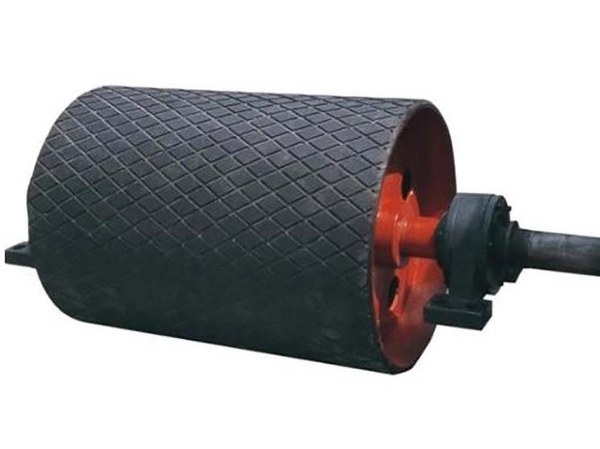

A estrutura do tambor de transmissão do transportador tem uma estrutura de soldagem de placa de aço e uma estrutura de aço fundido ou ferro fundido, e a forma da superfície do tambor de acionamento tem um tambor liso de aço, um tambor de borracha fundido (embrulhado), etc., e a principal desvantagem do tambor liso de aço é que o coeficiente de atrito da superfície é pequeno e geralmente é usado no transportador de curta distância com baixa umidade no ambiente circundante. A principal vantagem do rolo de borracha de fundição (embrulho) é que o coeficiente de atrito da superfície é grande, adequado para transportadores com alta umidade ambiente e longa distância de transporte, e o rolo de borracha de fundição (embrulho) pode ser dividido em fundição lisa (embrulho) rolo de borracha, rolo de borracha para fundição com ranhura em espinha (embrulho) e rolo de borracha para fundição (embrulho) em forma de diamante de acordo com seu formato de superfície.
O tambor de borracha de fundição (embrulho) com ranhura em espinha de peixe serve para aumentar o coeficiente de atrito, e uma camada de borracha com ranhura em espinha é adicionada à superfície do tambor liso de aço, que é direcional e não deve funcionar ao contrário. Rolo de borracha de fundição (embrulho) com ranhura em espinha de peixe, a ranhura pode interromper a película de água, sem acúmulo de água e, ao mesmo tempo, quando a correia transportadora está em contato com o rolo, a superfície da correia transportadora pode ser espremida na ranhura, por esses dois motivos, mesmo trabalhando em local úmido, o coeficiente de atrito é reduzido muito pouco. Considerando a situação real deste projeto e o ambiente de trabalho do transportador: ele é utilizado em ambiente de produção fabril com umidade, alto consumo de energia e fácil deslizamento, por isso optamos por este tipo de rolo. A superfície de borracha fundida é espessa e resistente ao desgaste e a qualidade é boa; A tampa de borracha é fácil de cair, a cabeça do parafuso é fácil de ser exposta, a correia fica arranhada e a vida útil é mais curta.
