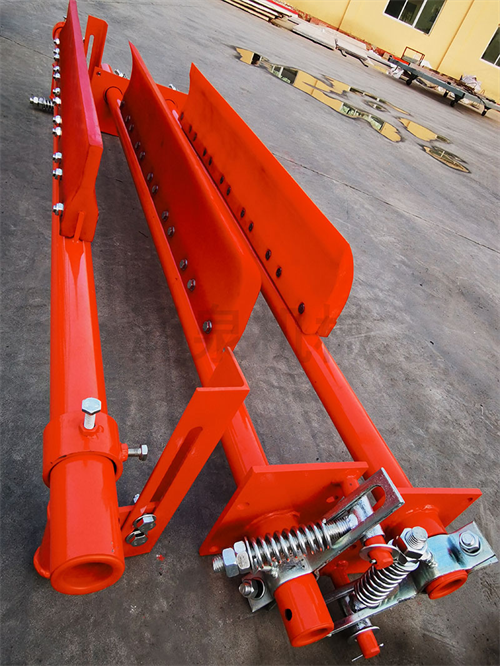

O limpador de pista dupla anti-braço e contrapeso do transportador de correia é um novo tipo de limpador, que tem as características de desempenho estável, bom efeito de limpeza e fácil desmontagem e montagem.
O limpador de transportador inclui bloco de polia fixa, cabo de aço, biela, conjunto raspador de borracha, contrapeso, rolamento deslizante dividido, conjunto raspador de metal e outros componentes, e a seguir está uma breve introdução a cada componente e sua função.
1. Correia transportadora
A correia transportadora é uma parte importante do transportador, o custo da correia transportadora no transportador é responsável por 30% ~ 50% do custo de todo o equipamento, e algumas condições de trabalho específicas exigem que a correia transportadora tenha as características de resistência ao desgaste, resistência ao calor, retardador de chama, resistência ao óleo e resistência ao ozônio. Durante a operação do transportador, a carga na correia transportadora é extremamente complexa e está sujeita à tensão de flexão através do rolo e do rolo, além da tensão de tração longitudinal. A maioria dos danos à correia se manifesta como desgaste na superfície de trabalho e nas bordas, quebra, rasgo e descascamento causado pelo impacto de materiais grandes e pontiagudos. No projeto do limpador, é necessário selecionar o material do bloco de limpeza adequado para evitar ao máximo danos à correia transportadora. As correias transportadoras não são descritas detalhadamente como suas peças.
2. Role simplesmente
O grupo de rolos é um componente importante do transportador de correia e, de acordo com a função desempenhada no transportador, o rolo pode ser dividido em duas categorias: o rolo de transmissão e o rolo de reversão. A função do tambor de acionamento é transferir o torque fornecido pelo acionamento para a correia transportadora.
A simplificação do rolo reverso inclui a direção da correia transportadora na extremidade do transportador, a orientação para aumentar o ângulo de enrolamento da polia de transmissão e a orientação do dispositivo tensor. No projeto do limpador, é para o rolo de acionamento principal da correia transportadora para serviço pesado, e o tamanho do rolo determina a largura da correia transportadora e a largura do limpador, que tem um certo papel orientador no design do limpador. O tambor também não é descrito em detalhes como uma peça mais limpa.
3. um bloco de polia fixa
O grupo de polias fixas é composto por três polias, a primeira desempenha a função de reversão, e a segunda e terceira polias desempenham a função de ajustar a distância para que o contrapeso possa ser colocado em uma posição razoável.
4. Cabo de aço
O cabo de aço é um elemento importante que conecta o contrapeso e a biela.
5. uma biela
A biela é um elemento importante que conecta o cabo de aço, o raspador de borracha e o raspador de metal, que desempenha um papel na conexão das partes superior e inferior.
6. Conjunto raspador de borracha
O conjunto do raspador de borracha compreende quatro raspadores de borracha da mesma especificação, um eixo do raspador de borracha, uma sede do raspador, um parafuso de fixação da sede do raspador e do eixo do raspador, um parafuso de fixação do raspador de borracha e da sede do raspador, uma nervura do raspador de borracha e uma porca de cabeça do raspador de borracha. O conjunto raspador de borracha é um componente crítico do limpador geral.
7. Contrapeso
A força de pressão do raspador de borracha é fornecida por dois conjuntos de contrapesos, cada um composto por quatro peças de ferro fundido com peso único de dez kg e duas peças de ferro fundido com peso único de cinco kg.
8. Rolamento deslizante dividido
O mancal deslizante bipartido é mais fácil de instalar do que o mancal de rolamento, o que traz comodidade ao processo de montagem do limpador, além de suportar uma grande força, e sua parte de trabalho muitas vezes não se move em um grande ângulo, e é mais conveniente para preencher o lubrificante.
9. um conjunto raspador de metal
O conjunto do raspador de metal consiste em uma peça de aço resistente ao desgaste feita de M13, um suporte de raspador de metal, um eixo de raspador de metal, uma barra de compressão, uma mola de compressão, um eixo de mola de compressão, um parafuso de fixação para a sede do raspador e o eixo do raspador, e um parafuso de fixação para a barra de compressão e o eixo do raspador de metal.
